預(yù)分散橡膠促進(jìn)劑HEXA-80
天然橡膠和其它二烯烴橡膠的硫化促進(jìn)劑，甲醛給予體增粘促進(jìn)劑
產(chǎn)品特征
|
組成
|
80% 六亞甲基四胺
20% 乙丙橡膠載體和表面活性分散劑
|
|

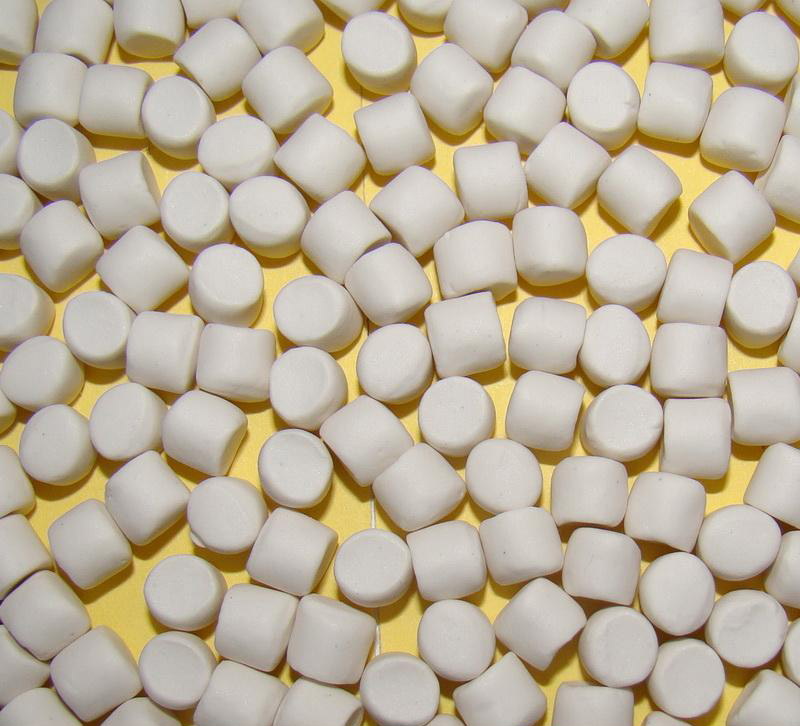

外觀
|
米色顆粒
|
|
密度
|
~ 1.23g / cm3 (20℃)
|
|
生理特性
|
參照有關(guān)安全資料
|
技術(shù)特點(diǎn) 預(yù)分散® HiDispersion HEXA -80是一種用于慢速硫化的弱堿性促進(jìn)劑，在加入該產(chǎn)品的同時(shí)硫化反應(yīng)即開(kāi)始，但其硫化速度比較慢，硫化膠的交聯(lián)度很高。硫醇類、次磺酰胺類、秋蘭姆類和二硫代氨基甲酸鹽類促進(jìn)劑對(duì)含有預(yù)分散® HEXA - 80 的膠料有活化和二次促進(jìn)作用。作為一種甲醛給予體，與間苯二酚并用尤其適用于橡膠與金屬或鋼絲簾線的粘合。與粉狀相比，預(yù)分散® HEXA - 80的良好分散更加有利于橡膠與金屬的粘合，為了改善以預(yù)分散® HEXA – 80為促進(jìn)劑的硫化膠的抗熱老化性，建議加入防老劑。本品不會(huì)出現(xiàn)噴霜現(xiàn)象。
加 工 通常情況下，粉狀促進(jìn)劑HEXA容易飛揚(yáng)且粘附設(shè)備，混煉時(shí)不容易分散均勻，硫化膠易噴霜。但是預(yù)分散® HiDispersion HEXA-80則易于配料混煉；正常存放條件下不會(huì)結(jié)塊；流動(dòng)性好，無(wú)粉塵飛揚(yáng)，不會(huì)造成加料損失，在各種膠料中吃料容易且分散均勻，保證了有效組分HEXA的更佳活性。建議在混煉末期加入。
用 量 主促進(jìn)劑(厚壁制品)：0.6 ~ 0.8 phr 并用 3 ~ 4 phr 硫黃
副促進(jìn)劑：0.1 ~ 0.35 phr 與0.25 ~ 1.0 phr 硫醇類或秋蘭姆類促進(jìn)劑和 2.0 ~ 3.5phr 硫黃并用
作為甲醛給予體：1.3~ 1.6phr 并用2.5 ~ 3.2phr預(yù)分散® 間苯二酚-80用于粘合體系； 10%的增硬酚醛樹(shù)脂用量，用于橡膠增硬。
應(yīng) 用 慢硫化膠料，厚壁制品，膠輥，淺色或透明制品。
間甲白粘合體系中作甲醛給予體(如帆布、紡織簾線與鋼絲簾線)。
包 裝 25公斤裝，聚乙烯袋內(nèi)襯的白色紙箱。
儲(chǔ)存穩(wěn)定性 陰涼、干燥處，原包裝密封存放 12個(gè)月。
處 理 請(qǐng)參照有關(guān)產(chǎn)品安全資料(MSDS)
