預(yù)分散橡膠促進(jìn)劑MBTS-75
天然橡膠和其它二烯烴橡膠的準(zhǔn)超速硫化促進(jìn)劑
產(chǎn)品特征
|
組成
|
75% 二硫化二苯并噻唑
25% 乙丙橡膠載體和表面活性分散劑
|
|

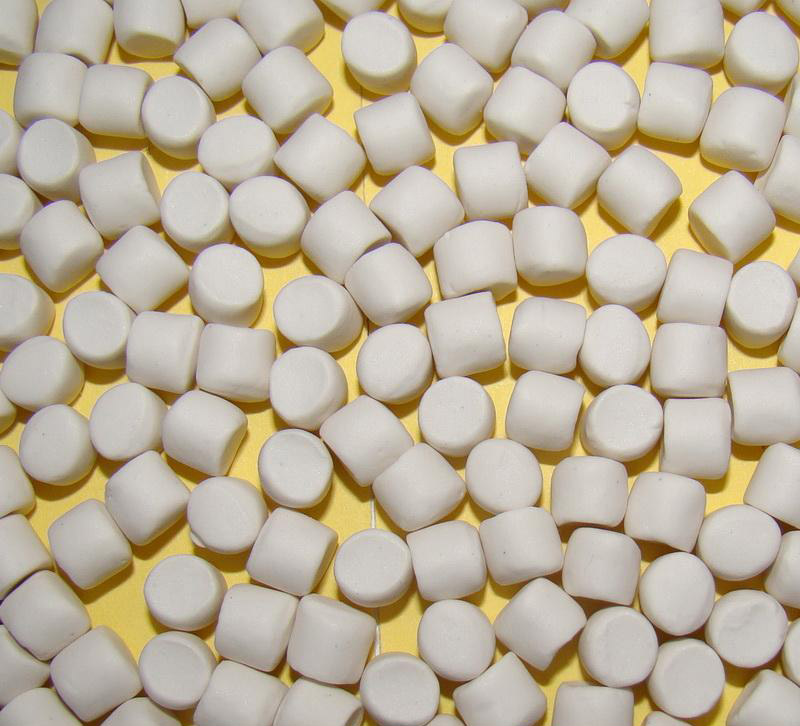

外觀
|
米色顆粒
|
|
密度
|
~1.32g/cm3 (20 oC)
|
|
生理特性
|
參照有關(guān)安全資料
|
技術(shù)特點(diǎn) 預(yù)分散 HiDispersion MBTS-75是一種具有良好加工安全性的通用型準(zhǔn)超速促進(jìn)劑，可以單獨(dú)使用也可以與其它促進(jìn)劑并用。與活化的二硫代氨基甲酸鹽類促進(jìn)劑并用可防止焦燒。秋蘭姆類、二硫代氨基甲酸鹽類以及醛胺類促進(jìn)劑對(duì)MBTS-75均有活化作用。 在CR膠料的加工和硫化中具有遲延作用。當(dāng)與超速促進(jìn)劑并用時(shí)，MBTS-75能改善加工安全性。MBTS-75的硫化膠具有良好的耐熱老化性能。
加 工 通常情況下，粉狀促進(jìn)劑MBTS容易飛揚(yáng)且粘附設(shè)備，混煉時(shí)不容易分散均勻。但是預(yù)分散HiDispersion MBTS-75則易于配料混煉；正常存放條件下不會(huì)結(jié)塊；流動(dòng)性好，無粉塵飛揚(yáng)，不會(huì)造成加料損失，在各種膠料中吃料容易且分散均勻，保證了有效組分MBTS的更佳活性。建議在混煉末期加入。
用 量 NR 主促進(jìn)劑：1.2~2.2phr與2.0~3.0phr硫黃并用；
第二促進(jìn)劑：0.6~1.2phr和0.2~0.5phr二硫代氨基甲酸鹽類促進(jìn)劑與1.0~2.0phr硫黃并用。
SBR 主促進(jìn)劑：1.2~3.3phr和1~3 硫黃并用；
副促進(jìn)劑：0.3 ~0.8 phr與1~3phr硫黃和0.3~0.6phr次磺酰胺類促進(jìn)劑并用
NBR 主促進(jìn)劑：1.2~2.2phr和0.2~2phr硫黃并用；
副促進(jìn)劑：0.8phr與0.2~2phr硫黃和0.3phr次磺酰胺類促進(jìn)劑并用
IIR 0.3~1.3phr和1～2phr的硫黃并用
應(yīng) 用 耐熱工業(yè)制品，電纜護(hù)套及絕緣層，硬質(zhì)橡膠。
包 裝 25公斤裝，聚乙烯袋內(nèi)襯的紙箱。
儲(chǔ)存穩(wěn)定性 陰涼、干燥處，原包裝密封存放2年。
處 理 請(qǐng)參照有關(guān)產(chǎn)品安全資料(MSDS)
