預(yù)分散橡膠促進(jìn)劑TMTD-80
天然橡膠和其它二烯烴橡膠的超速硫化促進(jìn)劑，特別適用于無(wú)硫或低硫體系
產(chǎn)品特征
|
組成
|
80% 二硫代四甲基秋蘭姆
20% 乙丙橡膠載體和表面活性分散劑
|
|

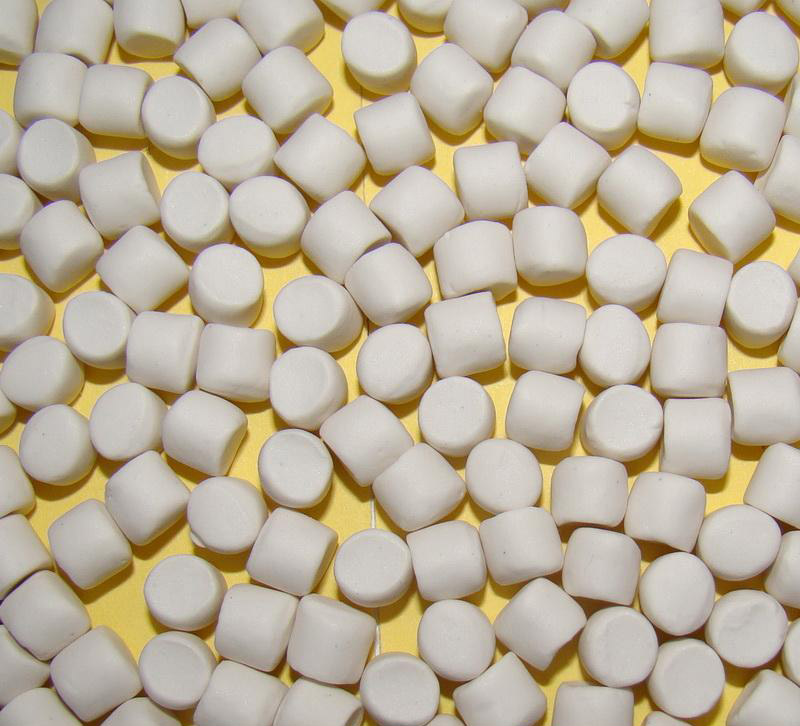

外觀
|
米色顆粒
|
|
密度
|
~ 1.27g / cm3 (20℃)
|
|
生理特性
|
參照有關(guān)安全資料
|
技術(shù)特點(diǎn) 預(yù)分散® HiDispersion TMTD -80用于天然橡膠和合成橡膠時(shí)的硫化速 度非?？烨医篃踩院谩Ｈ绻尤肓虼碱惢虼位酋０奉惔龠M(jìn)劑， 會(huì)延遲硫化，但幾乎不影響交聯(lián)度，只是降低焦燒速率并延長(zhǎng)總 硫化時(shí)間。醛胺類和胍類等堿性促進(jìn)劑對(duì)預(yù)分散® TMTD -80具有活化作用。與硫黃并用時(shí)TMTD -80用作主促進(jìn)劑，與噻唑類并用時(shí)用作第二促進(jìn)劑，或在無(wú)硫硫化中作為硫化劑。無(wú)硫硫化或低硫硫化能賦予硫化膠良好的耐熱老化性能。
加 工 通常情況下，粉狀促進(jìn)劑TMTD容易飛揚(yáng)且粘附設(shè)備，混煉時(shí)不容易分散均勻，硫化膠易噴霜。但是預(yù)分散® HiDispersion TMTD-80則易于配料混煉；正常存放條件下不會(huì)結(jié)塊；流動(dòng)性好，無(wú)粉塵飛揚(yáng)，不會(huì)造成加料損失，在各種膠料中吃料容易且分散均勻，保證了有效組分TMTD的更佳活性。建議在混煉末期加入。
用 量 主促進(jìn)劑： 0.1~1phr 與 1~3 phr 硫磺并用
第二促進(jìn)劑： 0.05~0.25 phr與 1~1.5phr促進(jìn)劑MBTS和1.75~2.75phr硫黃并用
無(wú)游離硫(耐熱膠料)：2.5~4 phr 與 0.5 phr促進(jìn)劑MBT并用
應(yīng) 用 耐熱工業(yè)制品，電纜護(hù)套及絕緣層，硬質(zhì)橡膠。
包 裝 25公斤裝，聚乙烯袋內(nèi)襯的白色紙箱。
儲(chǔ)存穩(wěn)定性 陰涼、干燥處，原包裝密封存放 12個(gè)月。
處 理 請(qǐng)參照有關(guān)產(chǎn)品安全資料(MSDS)
